LED投光器「LEDioc FLOOD AVANT(レディオック フラッド アヴァン)」リニューアル

岩崎電気株式会社
デザインを踏襲した新設計、最大34％の軽量化と施工性を向上

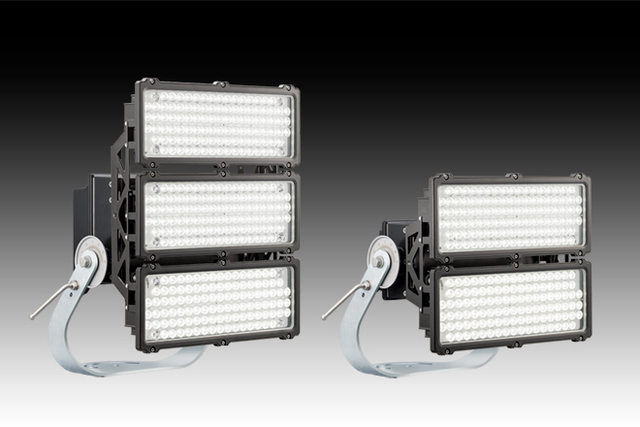

小形・軽量化した「レディオック フラッド アヴァン」

岩崎電気株式会社は、軽量・コンパクトでハイパワーの高効率形LED投光器「LEDioc FLOOD AVANT(レディオック フラッド アヴァン)」シリーズ700クラス・400クラスをリニューアルし7月7日より受注開始しました。
電源別置形は10月より受注開始予定です。
リニューアルした「レディオック フラッド アヴァン」の、明るさタイプは700クラス(メタルハライドランプ1500W相当)と400クラス(メタルハライドランプ1000W相当)。
既存品のイメージを崩さず、更なるコンパクト設計で、HID投光器と同等以下の質量となる8.6kg(400クラス電源ユニット別置形)と大幅な軽量化を実現しました。
角度調整時に役立つアーム水平角表示を改良し、施工時の負荷を軽減します。
さらに使いやすくなったアヴァンは、それぞれ狭角、中狭角、中角、広角の4タイプの配光から選定できます。
基本性能は従来モデルと同様にHID投光器(※1)と同じ台数で同等以上の照度を確保し、施設全体の消費電力を半分以下に削減できる、固有エネルギー消費効率最大183.2リットルm/W(※2)の高効率設計です。
「レディオック フラッド アヴァン」は、運動競技場や学校グラウンドほか、サイン照明・エリア照明・演出照明など、さまざまなシーンでご使用ください。

※1 当社、メタルハライドランプ1000W用投光器アイ スポラートとの比較
※2 400クラス広角タイプ(E39601W/NSAJ2)200V点灯時
主な特長

LEDモジュールから新設計することで灯具をサイズダウン、従来モデルと比較して、700クラス：質量11％減、受圧面積4％減。
400クラス電源内蔵形：質量22％減、受圧面積12％減。

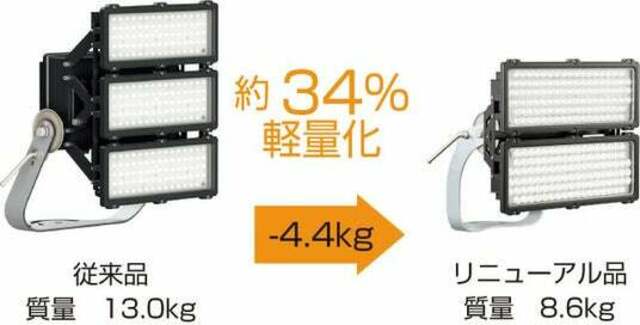

400クラス電源別置形：質量34％減。
電源ケースの小形化、アームの形状変更を行うことで大幅な軽量化を達成。
HID投光器との比較では、受圧面積を49％削減し、既設照明柱などへの負担を軽減できます。

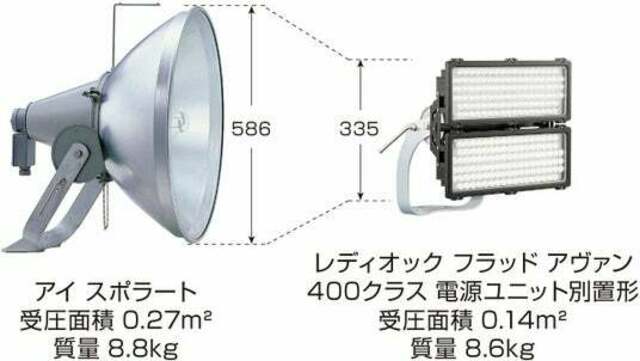

メタルハライドランプ1000Wとの比較

レディオック フラッド アヴァン 400クラス 電源ユニット別置形の比較

HID投光器と同じ取付寸法で、手軽にリニューアルが行えます。

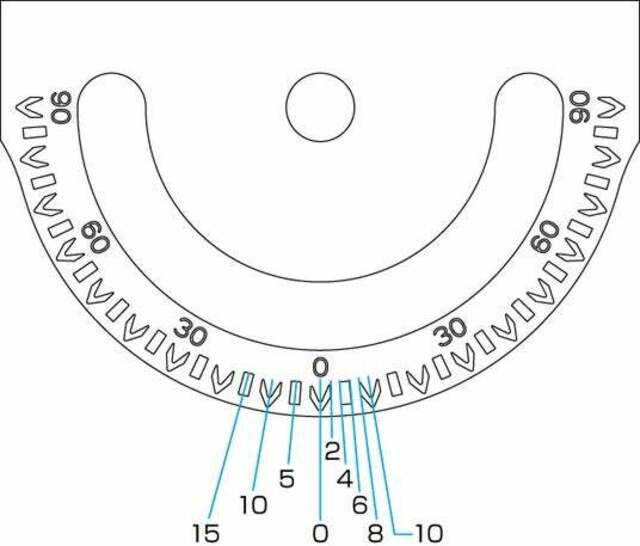

角度調整時に役立つアーム水平角表示を、5°ピッチから2°ピッチ表示に改良し、細やかな角度調整が可能。

HID投光器と同じ取付寸法で手軽にリニューアルが行えます。
さらに、アーム水平角表示をリニューアルして5°ピッチ・2°ピッチの両方を表示できるようになり、角度調整が細やかに行いやすくなりました。

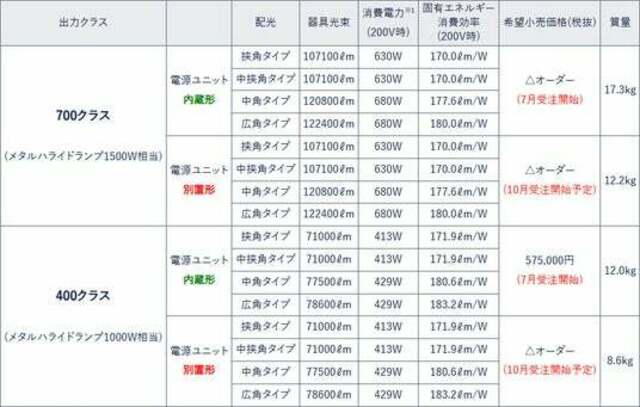

主な仕様

※△…受注生産品 ※商品仕様詳細はお問合せください。 ※1 消費電力は、40000時間経過後の最大値です。

共通仕様
[屋外専用][重耐塩仕様][初期照度補正機能付]
本体:アルミ(ポリエステル塗装)
前面枠:アルミダイカスト(ポリエステル塗装)
前面カバー:ポリカーボネート
アーム:鋼板(溶融亜鉛めっき)
結線ボックス:アルミダイカスト(ポリエステル塗装)
仕上色:ブラック
定格入力電圧:200～254V対応
定格周波数:50/60Hz共用
光束維持時間:40000時間(光束維持率85％)
光源色:昼白色(5000K)
平均演色評価数:Ra70
耐雷サージ:15kV(コモンモード)
保護等級:IP65
使用温度範囲:-20℃～+35℃
落下防止ワイヤ同梱
寸法図 (単位：mm)

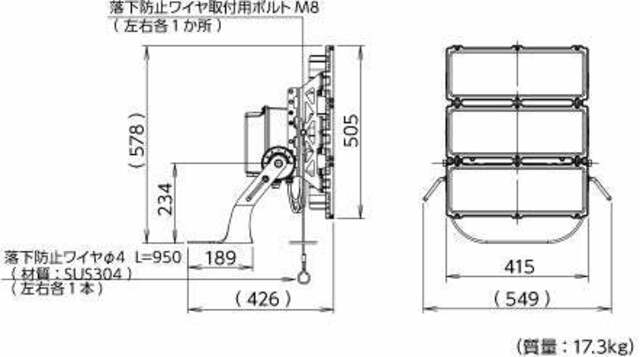

700クラス 電源ユニット内蔵形

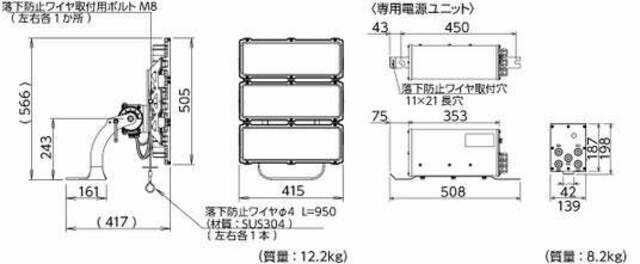

700クラス 電源ユニット別置形

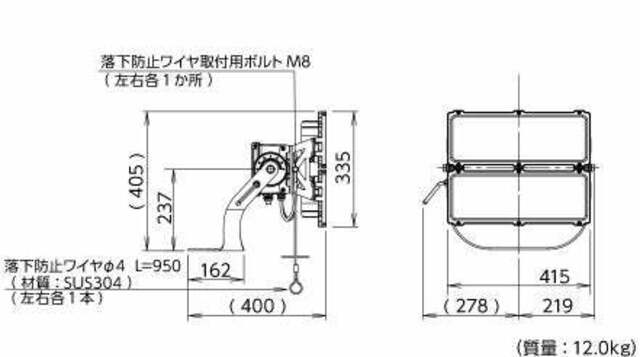

400クラス 電源ユニット内蔵形

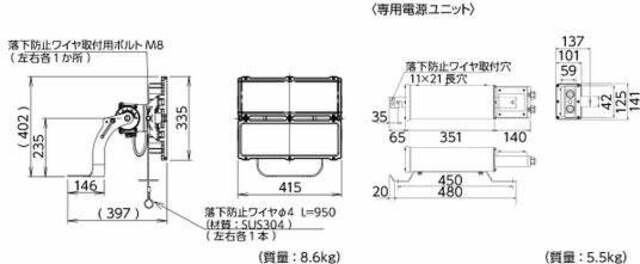

400クラス 電源ユニット別置形

関連情報

※LEDには、ばらつきがあるため同一形式においても光色、明るさが異なる場合があります。
※商品改良のため、仕様・外観を予告無しに変更することがあります。
※光束維持時間は設計値であり、その値を保証するものではありません。
※特性値は周囲温度25℃時の値です。周囲温度により特性値は変わります。
