【新商品】AFOLAが屋外階段用 埋込み見切り『Previo G7』を発売します

株式会社アシスト
株式会社アシスト（大阪市東住吉区今川4-11-3 代表取締役社長 井東博子 TEL.06.6703.5670）の建築家・意匠設計者向けカナモノデザインブランド AFOLA は、2025年5月30日、屋外RC階段用 埋込み見切り『Previo G7』を発売します。

ノンスリップ・床金物の専門メーカーである株式会社アシストは、デザイナー・菅原仁氏、建築家・西井洋介氏のご協力のもと、屋外・外部階段用シリーズ『Previo G』の第2弾として、新開発の共用ブラケット（特許出願中）によって屋外・外部階段をいつまでも美しく保つ、ステンレス製の埋込み見切り『Previo G7』を発売するに至りました。
2023年6月に発売した、特殊骨材入り樹脂タイヤによる屋外・外部階段用ノンスリップ『Previo G1』とともに、AFOLAは、これまで業界が注力してこなかった「屋外・外部階段用金物」の分野を『Previo G』シリーズによって積極的に切り拓いてゆきます。

URL：

【Previo G7の特長】
１．屋外階段をいつまでも美しく
コンクリート階段（以下RC階段）の段鼻は脆弱である。特に屋外や外構においては、磁器タイルであれ、モルタルであれ、衝撃により、経年劣化により、例外なく欠け、割れてゆく。そんな階段を見ると、ノンスリップメーカーとしては、たいへん悲しい心持ちになる。

破損すると、それを覆い隠す大きなノンスリップをかぶせることになるが、建築家はそれを望んでいるだろうか？　あらかじめ埋込んで段鼻を補強する見切りがあれば、意匠設計者に喜ばれるのではないだろうか？

フラットバーの埋込み工法は、公共施設やビルの外構・公園などで、室内外を問わずまれに見られるが、きわめて特殊な納まりと考えられており、普及しているとは言いがたい。

AFOLAは、すべての階段から割れや欠けをなくしたいという思いを込めて、これを可能にする新機軸の共用ブラケット（特許出願中）の開発に着手。屋外や外構に最適化しつつも、商業施設や店舗などの室内でも使える埋込み見切りの「専用品」を、3年の歳月をかけて実現した。

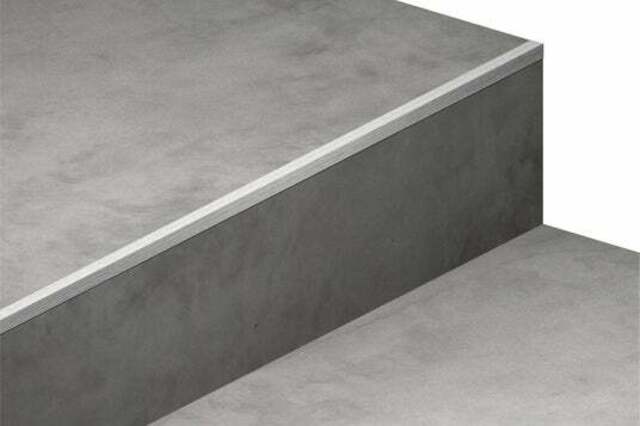

２．コンセプトは「ハードエッジ」
RC階段の段鼻を保護し、フラットに、シャープに見切るステンレス。風雪に耐え、衝撃に強く、堅固であり、いつまでも美しい。そんなカナモノの実現をめざし、コンセプトを「ハードエッジ」とした。

フラットバーを縦使いした埋込み施工は従来から可能であったが、角棒（正方形断面）の施工はできなかった。必要モルタル厚を確保できないことがおもな理由と考えられる。（※後述３. の右図参照）

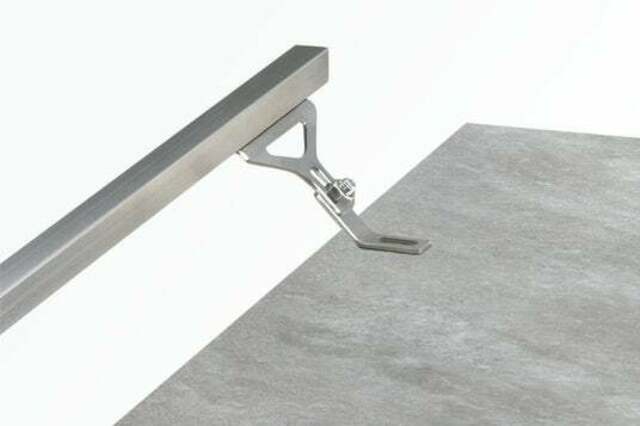

Previo G7 は、共用ブラケットのアーム角を45°とすることによって、必要モルタル厚を確保しつつ、あらゆる縦横比の角棒・フラットバーの埋込み施工を可能にした。

まずは12×12mmの角棒タイプ「G771」と、従来の施工法では実現不可能な小断面（6×20mm）のフラットバータイプ「G773」を商品化。モルタル押えだけでなく、磁器タイル（12mm以下）においてもフラットな納まりが実現される。また、これまで困難であった踏面・蹴込みの仕上げの統一も可能となり、RC階段にいままでにないデザインの可能性をもたらす。

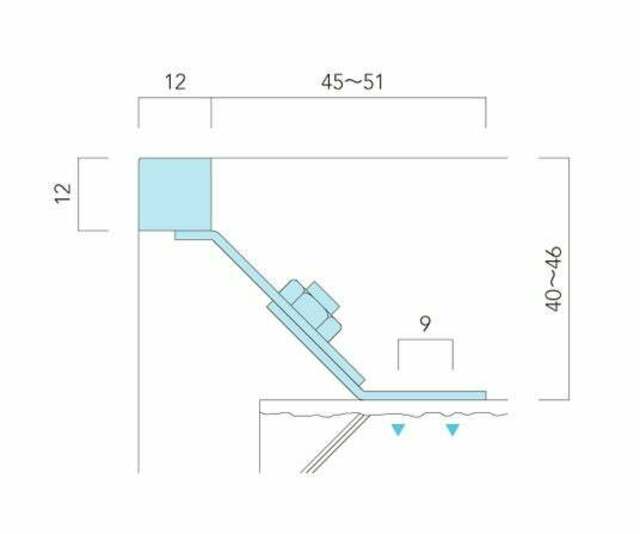

G771　モルタル押え納まり

G773　モルタル押え納まり

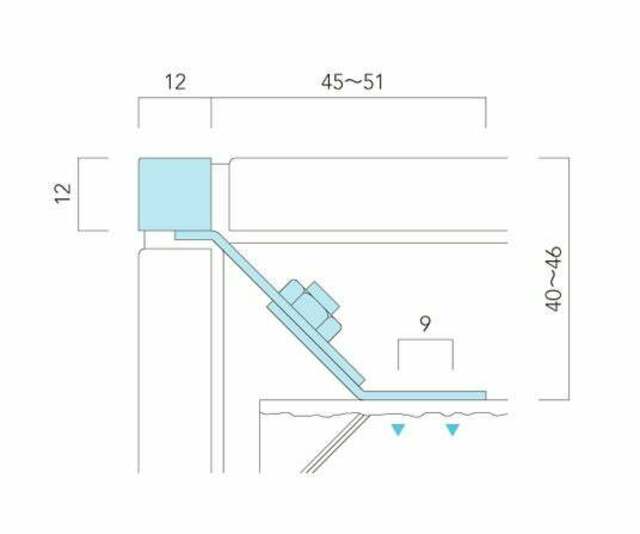

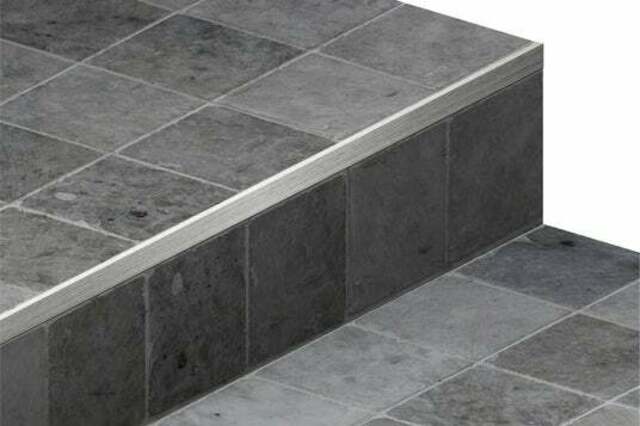

G771　磁器タイル納まり

G773　磁器タイル納まり


３．施工精度を高める「調整機能」
RC階段の段鼻に見切りを埋込む従来の施工法は、短冊状のプレートを折り曲げて本体に溶接し、これをコンクリート躯体にビス止めするものである（※下の右図）。しかしながら躯体の踏面（コンクリート面）はフラットに仕上げることが不可能であり、薄くモルタルでならしても、墨出し位置に見切りをそろえることはたいへん困難であった。

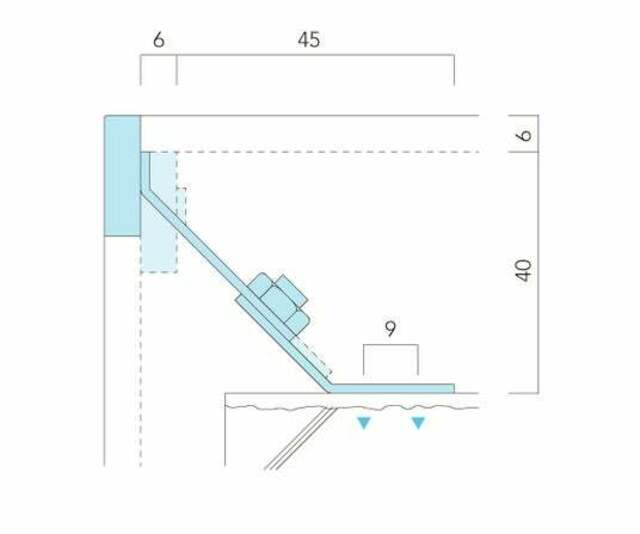

Previo G7 は、共用ブラケットの本体からアームを引出すデザインに長孔を組合わせることによって、前後6＋9mm、上下6mmの調整機能を実現。これによって、微調整による正確な位置合わせが可能となり、建築家・意匠設計者が意図するままに、精度のよい美しいRC階段が実現される。

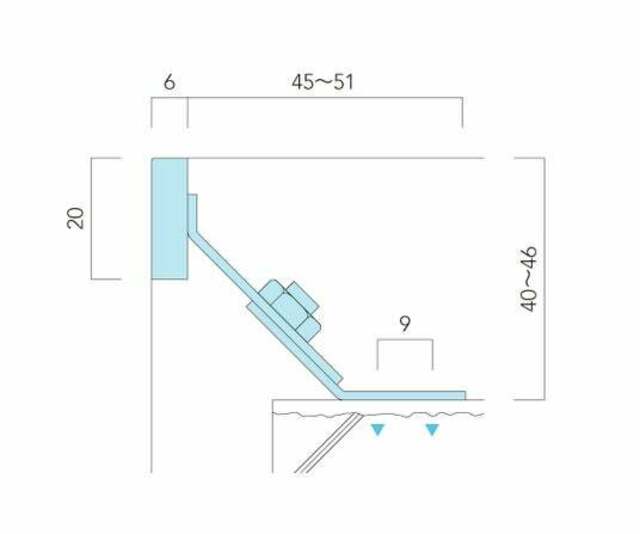

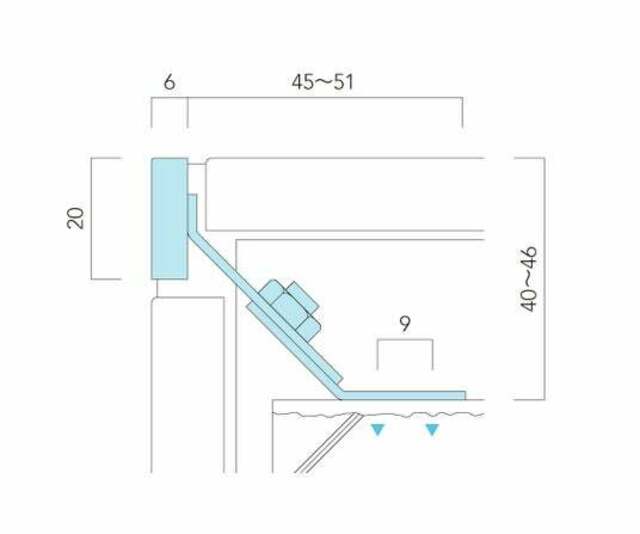

G773の納まり（調整機能あり）

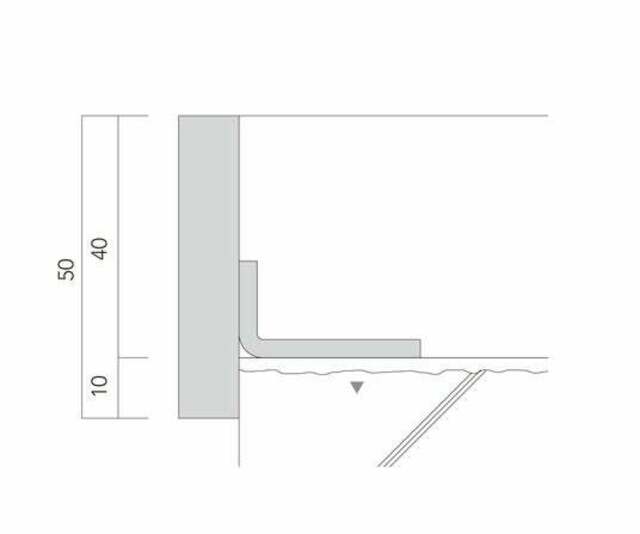

従来施工例の納まり（調整機能なし）


４．モルタルと「一体化」するブラケット
たとえ精度よく施工できても、衝撃や経年による抜けやぐらつきがあってはならない。そのためには、見切りとブラケットの全体にモルタルがしっかりと食いつき「一体化」する必要がある。

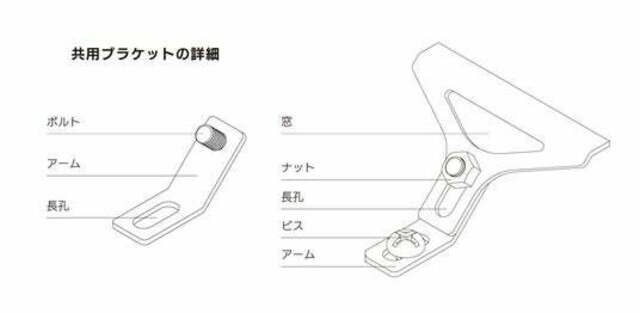

Previo G7 の共用ブラケットは「窓」を備える（特許出願中）。モルタルの食いつきを高め、抜けやぐらつきを防ぐだけでなく、角棒・フラットバー下面へのモルタル充填の良否を容易に確認でき、施工不良を抑止する。また、本体・アーム・窓・ボルト・ナット・ビスをふくめた複雑な形状全体が、モルタルとの堅固な一体性をもたらし、割れや欠けのない、いつもまでも美しいRC階段が実現される。


【新商品の仕様】

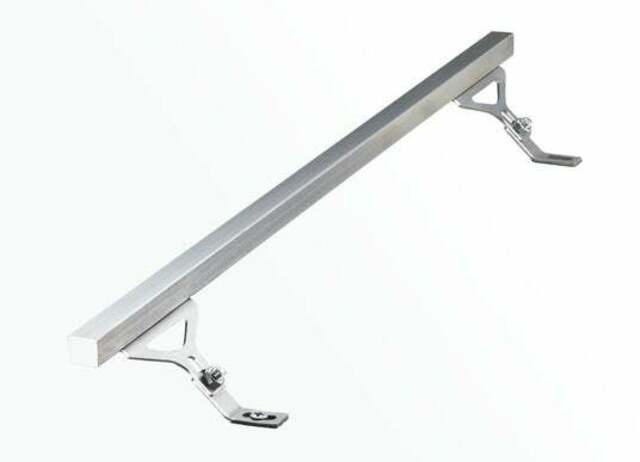

Previo G771
屋外RC階段用 埋込み見切り

公園や外構の屋外階段をいつまでも美しく。
商業施設や店舗など、室内にも使えます。

○製品全体（受注生産品）
　・材　質：SUS304
　・サイズ： H40～46mm／D57～63mm／L4000mm（最長）
　・階段仕上げ：モルタル押え・磁器タイル（12mm厚以内）
○見切り
　・サイズ：12×12mm（角棒）
　・仕上げ：ヘアライン
○共用ブラケット（横使い時）
　・サイズ：W60mm／H28～34mm／D51mm～57mm
　・ピッチ： 500mm以内（両端100mm）
　・取付け：アンカープラグ＋M5ナベ/トラスビス（ステンレス製）を推奨

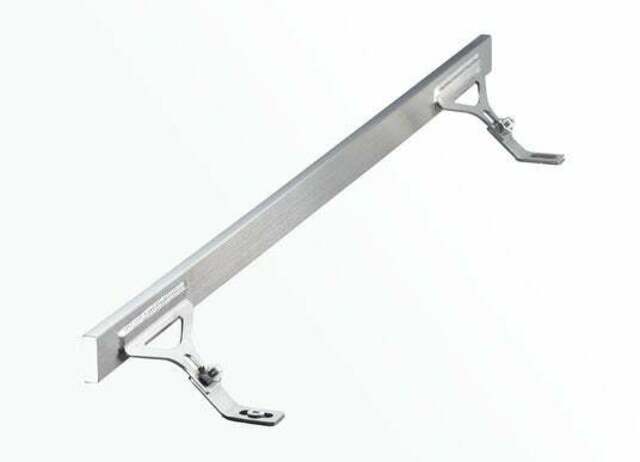

Previo G773
屋外RC階段用 埋込み見切り

特許出願中の共用ブラケットが
きわめて小断面の見切りを実現します。

○製品全体（受注生産品）
　・材　質：SUS304
　・サイズ： H40～46mm／D51～57mm／L4000mm（最長）
　・対応階段仕上げ：モルタル押え・磁器タイル（12mm厚以内）など
○見切り
　・サイズ：6×20mm（フラットバー）
　・仕上げ：ヘアライン
○共用ブラケット（縦使い時）
　・サイズ：W60mm／H34～40mm／D45mm～51mm
　・ピッチ： 500mm以内（両端100mm）
　・取付け：アンカープラグ＋M5ナベ/トラスビス（ステンレス製）を推奨

【カナモノデザインブランド〈AFOLA〉について】
アシストは五十余年の歳月をかけて「あしもとカナモノ」を探求してきました。その歴史のなかで培われた技術とノウハウを、建築家やデザイナーの方々とあらためて見つめなおし、新しいブランドをつくりました。
空間との調和、シンプルなデザイン、美しいディテール、そして快適な使い心地――。
AFOLAは、住む人、働く人、設計する人の考え方、感じ方を大切に、いままでにないカナモノの開発に挑戦します。

株式会社アシスト 代表取締役社長　井東 博子
