農業用エンジンを思わせる横型機関を約1/7スケールで再現。機械式オイルポンプとホッパー式蒸発水冷を備えた、組立・調整済みのガソリンエンジン模型
金属模型専門オンラインストア「
」は、横型単気筒の実働ガソリンエンジン模型「RETROL × OKMO 1115」の販売を開始しました。
排気量は3.6cc。農業用の旧式エンジンを思わせる外観に、大型フライホイール、機械式オイルポンプ、ホッパー式蒸発水冷機構を組み合わせています。
組立と基本的な調整を終えた完成品です。ただし、燃料を入れるだけで始動する製品ではありません。運転前には、ガソリン、エンジンオイル、冷却水、点火用乾電池、始動用の電動ドリルを別途用意し、それぞれの状態を確認します。
エンジンを回すために必要な燃焼、潤滑、冷却、点火が、小さな本体のどこで行われているか。RETROL × OKMO 1115は、始動前の準備から運転後の点検までを通じて、その関係を確かめられる模型です。
外観は旧式のディーゼルエンジンをモチーフにしていますが、本製品はスパークプラグで点火するガソリンエンジンです。軽油は使用できません。
商品ページ：

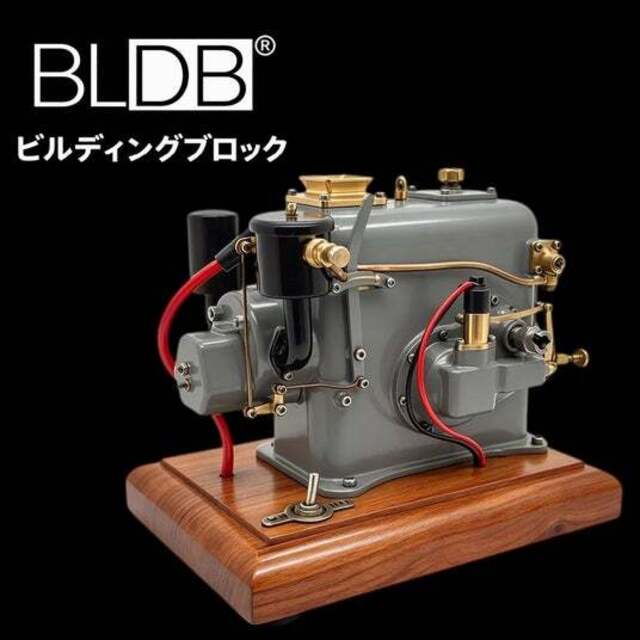

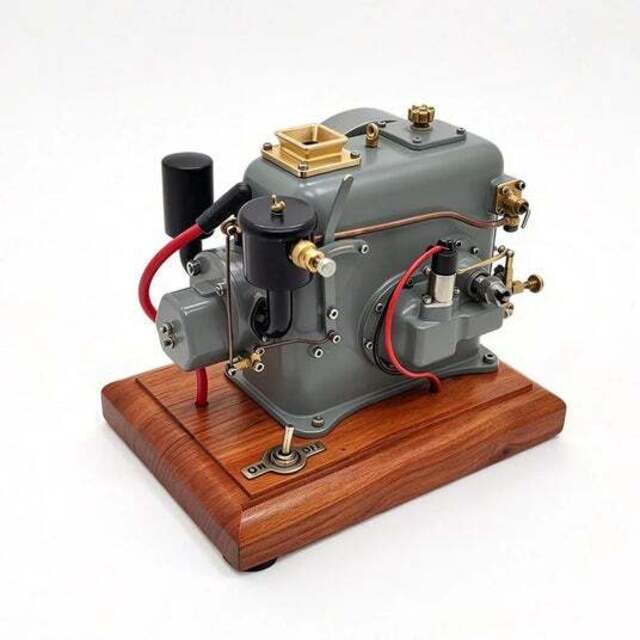

RETROL × OKMO 1115の全体像。横型シリンダー、大型フライホイール、水槽を備えた本体の構成を伝えるメイン画像。
旧式の農業用エンジンを思わせる外観
RETROL × OKMO 1115は、農業用1115型エンジンの造形をモチーフにした約1/7スケールのモデルです。

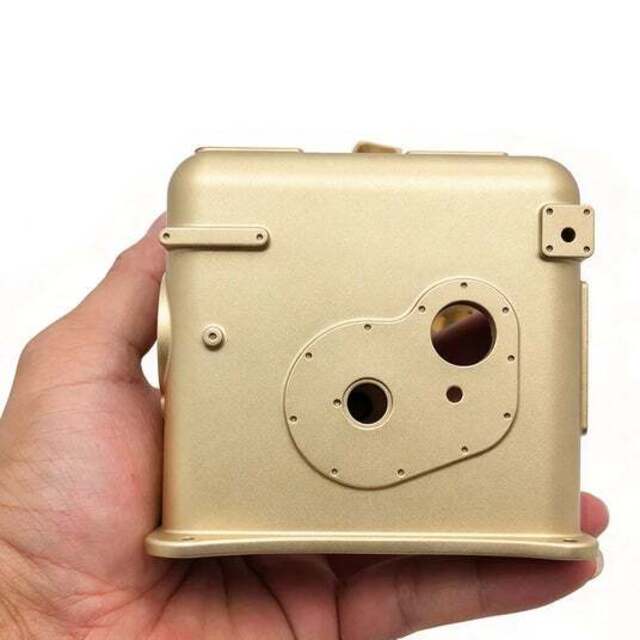

シリンダーを横に置き、側面に大きなフライホイールを配置した姿は、作業場に据えられていた昔の動力機械を連想させます。鋳造真鍮とアルミ合金を使った本体には、現代の車両用エンジンを縮小した模型とは異なる、素朴で力強い形があります。
本体サイズは約140×110×115mm、重量は約1,600g。机や展示棚に置ける寸法ながら、手に取ると金属製モデルらしい重さを感じられます。
この製品で目を引くのは、外観だけではありません。フライホイールの回転を維持するには燃料と点火が必要で、運転を続けるには潤滑油と冷却水も欠かせません。外から見える部品と、運転前に準備するものが結び付いています。
旧式機関の模型を集める人はもちろん、農業機械や定置式エンジンの構造に興味がある人にも、細部を見ながら楽しめる一台です。
フライホイールの回転から単気筒の働きを見る
エンジンは4ストロークの横型単気筒です。ボアは16.0mm、ストロークは19.0mm、排気量は3.6ccと案内されています。
4ストロークエンジンは、吸気、圧縮、燃焼、排気の工程を繰り返します。燃焼で押されたピストンの往復運動が、コンロッドとクランクを通じて回転運動に変わり、フライホイールへ伝わります。
単気筒では、燃焼による力が常に加わり続けるわけではありません。大型フライホイールは回転の慣性を利用し、次の燃焼までの動きを支えます。
本製品は、キャブレターを調整しながら回転状態を整える仕様です。メーカーは約500～6,000rpmを回転数の目安として案内していますが、実際の運転状態は燃料、調整、潤滑、冷却などの条件によって変わります。
回転数の数字を追うだけでなく、始動直後から回転が落ち着くまでの変化を観察できることが、横型単気筒モデルの面白さです。

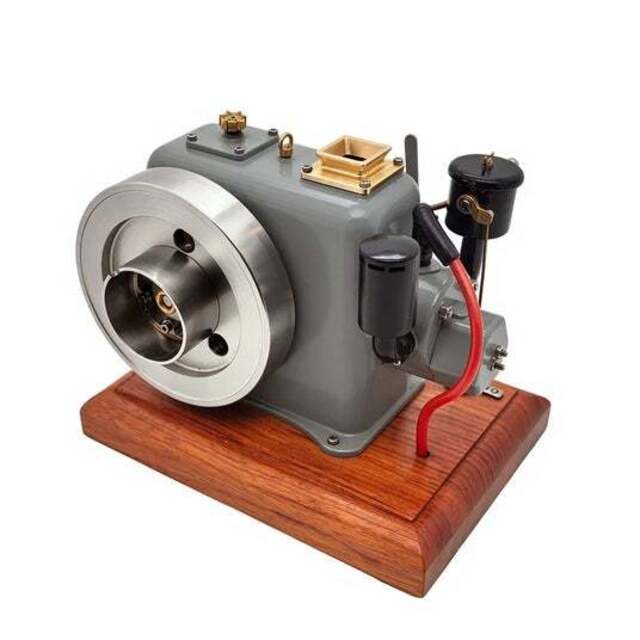

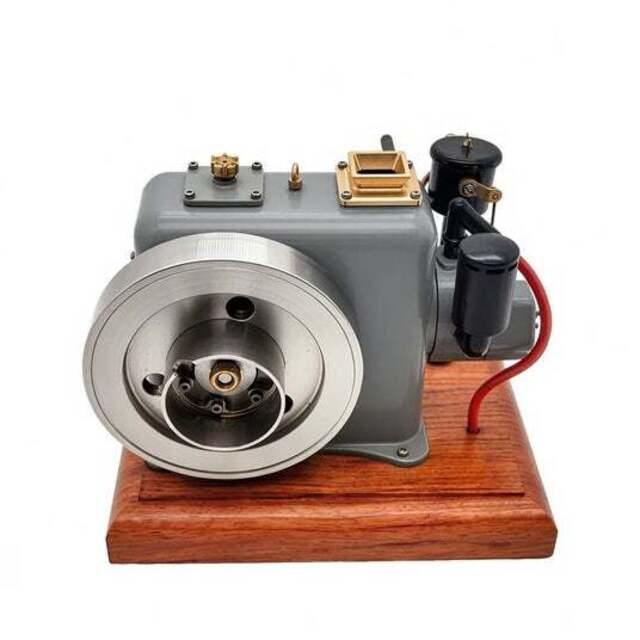

大型フライホイールを備えたエンジンの側面。単気筒の回転とフライホイールの役割を説明する箇所に配置。
小さな本体に、実際に動くオイルポンプ
RETROL × OKMO 1115には、エンジンの回転で駆動する機械式のピストンオイルポンプが設けられています。
潤滑油は燃料に混ぜず、指定された給油箇所へ別に補給します。オイルポンプが各部へ油を送る独立給油方式です。
ここは、購入前に確認しておきたい点でもあります。ガソリンとオイルを25対1などの比率で混合するエンジンとは、燃料の準備方法が異なります。本製品では、ガソリンと潤滑油をそれぞれ所定の場所へ入れてください。
オイルポンプは、エンジンの外観を飾るための部品ではありません。回転部へ潤滑油を供給する機構として作動します。運転前に油量を確認し、運転中はその機構がエンジンを支えていることを意識できる点が、本製品の特徴です。
商品ページでは、潤滑油として2ストローク用または4ストローク用の5W-40エンジンオイルが案内されています。使用量と補給方法は付属説明書の指定を優先してください。

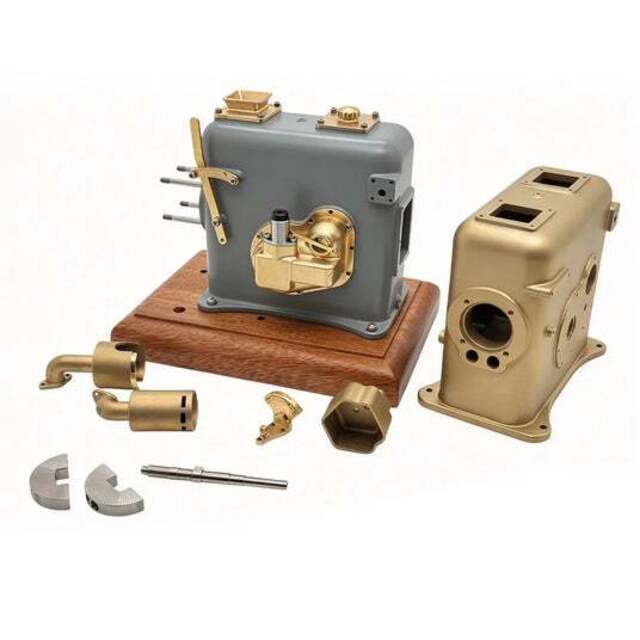

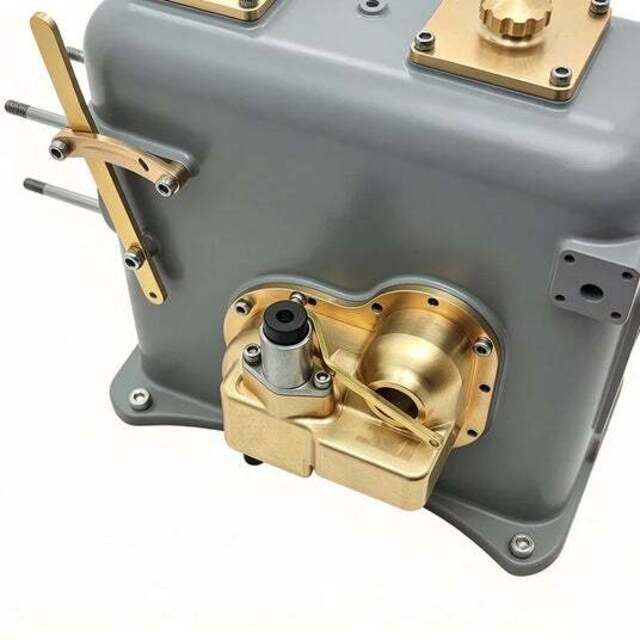

機械式オイルポンプと独立給油機構。今回の製品の特徴を伝えるため、潤滑方式の説明直後に配置。
機械式オイルポンプと独立給油機構。今回の製品の特徴を伝えるため、潤滑方式の説明直後に配置。
機械式オイルポンプと独立給油機構。今回の製品の特徴を伝えるため、潤滑方式の説明直後に配置。
水槽から熱を逃がすホッパー式蒸発水冷
シリンダー上部には冷却水を入れる水槽があります。RETROL × OKMO 1115は、その水が熱を受けて蒸発することでエンジンを冷却する、ホッパー式蒸発水冷を採用しています。
水槽が目に見える位置にあるため、燃焼によって生じた熱をどこで管理しているかが分かります。運転前には規定量の冷却水を入れ、水が不足していないことを確認します。
ここで発生する水蒸気は冷却の過程で生じるものです。蒸気の圧力でピストンを動かす蒸気エンジンではありません。動力を生むのはガソリンの燃焼です。
水槽には排水栓が設けられています。運転後に本体が十分冷えてから水を抜き、保管時の状態を整えられます。
冷却水の準備、運転中の水位確認、停止後の水抜き。こうした作業を含めて、ホッパー式冷却を備えた旧式エンジンの扱いに触れられます。

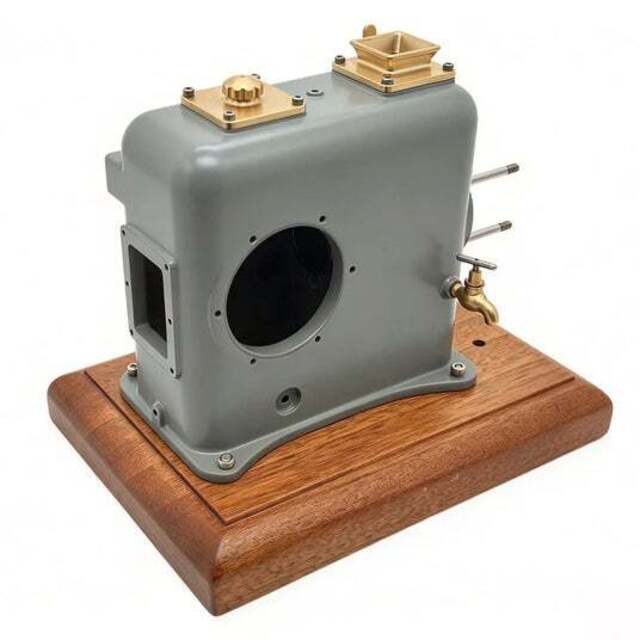

シリンダー上部の冷却水槽。蒸発によって熱を逃がすホッパー式水冷の説明に使用。
シリンダー上部の冷却水槽。蒸発によって熱を逃がすホッパー式水冷の説明に使用。
シリンダー上部の冷却水槽。蒸発によって熱を逃がすホッパー式水冷の説明に使用。
点火時期まで調整できる機械接点式点火
点火には、単線式の機械接点式装置とスパークプラグを使用します。点火時期を調整できる構成です。
ガソリンを用意しても、適切な時期に火花が飛ばなければ、エンジンは期待どおりに始動しません。本製品では燃料供給と点火の状態を確認しながら、運転を整えていきます。
付属するスパークプラグの規格は3/16-40です。点火用には、別売の単3形乾電池1本、1.5Vを使用します。

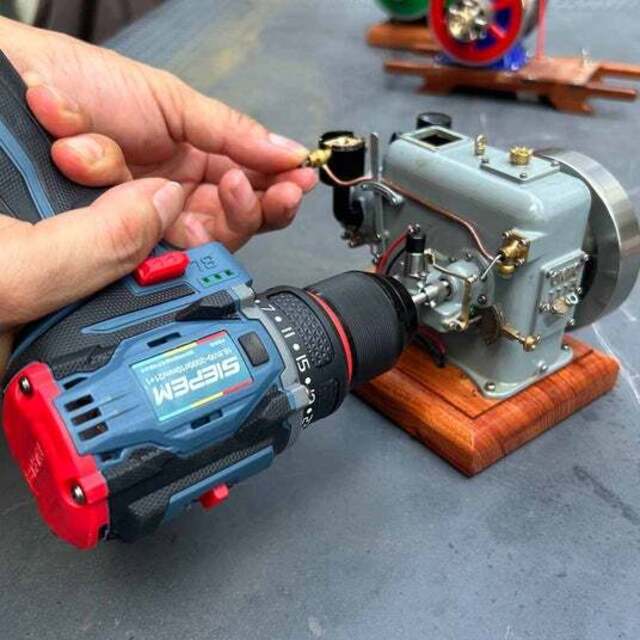

組立と基本調整を終えた状態で届きますが、始動環境に合わせた準備と確認は使用者が行います。付属の始動ロッドを電動ドリルに取り付け、説明書の手順に従って始動してください。
始動しない場合は、無理にドリルを回し続けず、燃料供給、点火電源、接点、オイル、冷却水の状態を確認します。調整箇所が分かることは、完成品の実働エンジン模型を扱ううえでの楽しさにもつながります。
機械接点式の点火装置。燃料供給と点火時期を確認しながら始動する製品であることを伝える画像。
同じ3.6ccでも、1140トレーラーとは異なる楽しみ方
BLDBが取り扱う「RETROL 1140」も、排気量3.6ccの横型単気筒ガソリンエンジン模型です。ただし、二つの製品を排気量だけで同じ模型と捉えることはできません。
1140は、木製台座または車輪付きトレーラーとエンジンを組み合わせ、移動式の旧式動力機械を思わせる外観が特徴です。
今回のOKMO 1115は、農業用1115型をモチーフにした本体そのものへ焦点を当てています。機械式オイルポンプによる独立給油、ホッパー式蒸発水冷、点火時期を調整できる機械接点式点火が、機構上の見どころです。
トレーラーを含む展示の姿を重視するなら1140。冷却、潤滑、点火まで、エンジン本体の構造を見たいならOKMO 1115。選ぶ際の違いは、こうした部分にあります。
RETROL 1140の商品ページ：
購入前に確認したい燃料と準備品
OKMO 1115は、組立済みの完成品です。一方で、ガソリンを燃焼させる実働エンジンのため、運転に必要な消耗品と始動用機器は別途準備します。
商品ページで案内されている推奨燃料は、オクタン価92以上のガソリンです。外観が農業用ディーゼルエンジンに似ていても、軽油、灯油、メタノールは使用しないでください。
燃料に潤滑油を混ぜる方式でもありません。オイルは指定の給油箇所へ、冷却水は上部の水槽へ、それぞれ別に補給します。
点火用の単3形乾電池1本、始動用の電動ドリルも必要です。燃料、潤滑油、冷却水、乾電池、電動ドリルは付属しません。
購入前には、運転できる場所と、燃料を安全に保管できる環境を確認してください。模型を室内に展示することと、室内でエンジンを運転することは別です。始動と運転は屋外、または十分に換気された適切な場所で行います。
※回転数などの性能は燃料、調整、運転環境によって変わります。
※仕様、価格、付属品は変更される場合があります。運転方法は付属説明書を優先してください。
安全上の注意
本製品はガソリンを燃焼させる実働式のエンジン模型です。運転中は排気ガス、高温になる本体と排気部、回転するフライホイールに注意してください。
冷却水と潤滑油を確認せずに始動しないでください。燃料の補給、給油、排水、点検は、エンジンを停止し、本体が十分に冷えてから行います。
屋内や換気の悪い場所では運転しないでください。燃料の取り扱いと始動作業は、付属説明書に従って行ってください。
